Настройка пешеходного режима «Калитка» на приводе Alutech RTO-1000MKIT

Наконец-то я приобрел комплект электропривода Alutech RTO-1000MKIT для откатных ворот весом до 1000 кг. После установки привода на ворота я отрегулировал положение магнитных кронштейнов, произвел настройку конечных положений, привязал пульты управления. На этом этапе все работало штатно.

На следующий день я решил настроить функцию пешеходного прохода «калитка». Я делал всё по инструкции: и на последнем пункте в разделе «P1-F2 — Настройка промежуточного положения», где при нажатии кнопки ST./> ворота из установленного мной промежуточного положения должны были закрыться, а затем вновь открыться на то же положение. Но этого не произошло — ворота просто закрывались до конечной точки закрытия и всё.

Я провел процедуру несколько раз по инструкции, думал, возможно, что-то перепутал, но это не помогло. Я искал решение в интернете, но не нашел именно этой проблемы — там только общие инструкции, на YouTube есть видео, но оно не работало.

Найденное решение проблемы

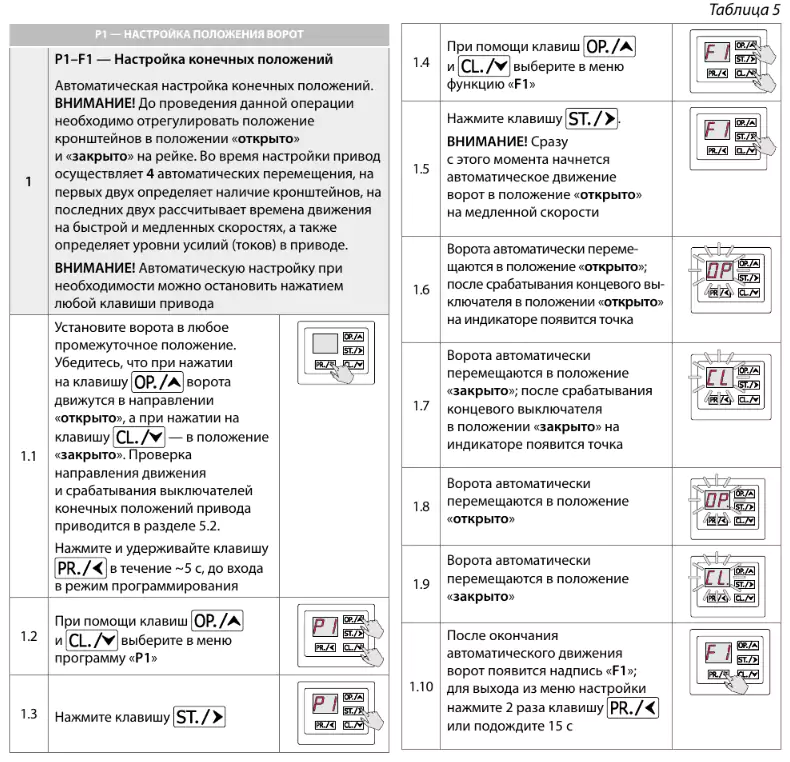

Методом проб и ошибок я нашел решение. Я заново произвел настройку конечных положений ворот, именно настройку положений, магнитные кронштейны я не трогал, так как они уже были выставлены до этого. Инструкция ниже:

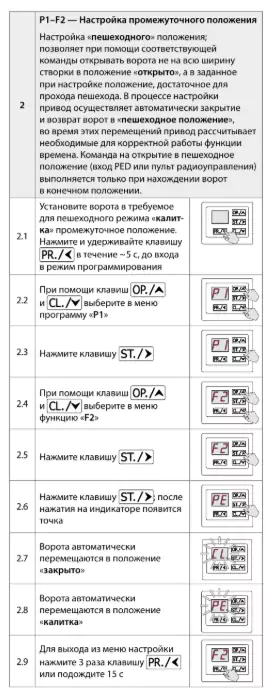

После настройки конечных положений я сразу приступил к настройке промежуточного положения «калитка». Я открыл ворота кнопкой OP./ до нужного мне прохода для пешеходов и остановил кнопкой ST./. Далее я следовал инструкции.

После выполнения пункта 1.10 инструкции ворота начали движение на закрытие до конечной точки, а затем открылись до точки, которую я установил для пешеходного прохода. Функция «калитка» заработала корректно.

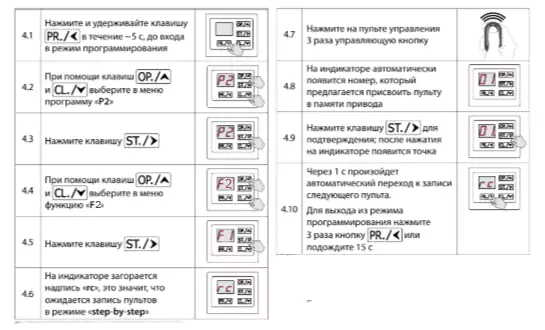

Запись в пульт функции «Открыть/закрыть и калитка»

После настройки функции калитки я сразу же приступил к записи пульта. Первая кнопка должна была открывать или закрывать ворота, а вторая — калитку.

делаеться это следующим оброзом:

1. Нажмите и удерживайте клавишу PR./ в течение ~ 5 с, до входа в режим программирования
2. При помощи клавиш OP./ и CL./ выберите в меню программу «P2»
3. Нажмите клавишу ST./
4. При помощи клавиш OP./ и CL./ выберите в меню функцию «F2»
5. Нажмите клавишу ST./
6. На индикаторе загорается надпись «rc», это значит, что ожидается запись пультов в режиме «Открытие/закрытие и калитка.»
7. Нажмите на пульте управлени 3 раза любую кнопку которая которая будет отвечать за открытие и закритие вортот (Внимание, функция «Калитка» привяжется автоматически к следующей кнопке под кнопкой, которую вы назначите на открытие и закрытие ворот.)
8. На индикаторе автоматически появится номер (01 или 02 и так далее), который предлагается присвоить пульту в памяти привода
9. Нажмите клавишу ST./ для подтверждения; после нажатия на индикаторе появится точка возле номера пульта.
10. Через 1 с произойдет автоматический переход к записи следующего пульта. Для выхода из режима программирования нажмите 3 раза кнопку PR./ или подождите 15 с.

Дублирую на изображении:

Если у вас возникнут проблемы с установкой или настройкой привода Alutech, пишите в комментариях. Я постараюсь помочь, чем смогу.
